Benodigdheden:

Persoonlijke beschermingsmiddelen

Let op!

Geen PBM's is geen toelating tot de werkplaats!

Voorzie je van de volgende PBM's om deze opdracht uit te voeren:

Gereedschappen en materialen

Let op!

Controleer vooraf of de gereedschappen zich in goede staat bevinden. Beschadigde of defecte gereedschappen bezorg je vooraf aan de leerkracht en vervang je door nieuwe!

Neem volgende gereedschappen en benodigdheden bij de hand:

Stap 1: Safetycheck - checklist invullen - Persoonlijke bescherming dragen en gebruiken

Benodigdheden:

1. Lmra-formulier
2. veiligheidsbril
3. veiligheidshandschoenen
4. werkkledij
5. veiligheidsschoenen

Uitvoering:

1. veiligheidskledij aandoen
2. veilgigheidschecklist invullen en omgeving controleren, dit geef je achteraf ingevuld aan de leerkracht terug.

Stap 2: lager bepalen

Benodigdheden:

1. schuifmaat
2. micrometer

Uitvoering:

1. Bepaal het lagertype door visuele controle; type lager en lagercodering (zie pagina lagercodering)
2. Noteer het lagernummer op je meetstaat ter verificatie achteraf en het technisch dossier.

Stap 3: Nieuw lager klaarleggen

Benodigdheden:

1. Lager (zelfde type of gelijkaardig)

Uitvoering:

1. Haal het nieuwe lager uit het magazijn, controleer het type en codering.
2. Schrijf het lager uit op het magazijnregister (automatische bestelling)
3. Haal het lager NIET uit de verpakking, hiervoor wacht je tot net voor de montage om verontreiniging tegen te gaan

Stap 4: gereedschappen en benodigdheden verzamelen

Benodigdheden:

1. Gereedschapskoffer (zie materialenlijst bovenaan)
2. Reinigingsmateriaal (zie lijst bovenaan)

Uitvoering:

Stap 5: opstelling reinigen en vetvrij maken

Benodigdheden:

1. Vodden
2. Ontvetter
3. Gelaatsscherm
4. Zuurbestendige handschoenen

Uitvoering:

1. Gelaatsscherm en zuurvrije handschoenen dragen
2. Opstelling reinigen met vodden en overtollig vet verwijderen
3. Opstelling reinigen met industriële ontvetter
4. Gebruikte vodden onmiddelijk deponeren in de voorzien vuilzak/vuilbak (brandgevaar)

Stap 6: oneffenheden, corrosie en beschadigingen op de as verwijderen

Benodigdheden:

1. Zoetvijl
2. Schuurpapier

Uitvoering:

1. Vijl de beschadigingen weg in een bolle beweging, vijl nooit in een recht lijn op een as, dit veroorzaakt platte vlakken.
2. Schuur lichtjes de as op, zodanig dat deze glad en corrosie-vrij is (korrelgrootte P180).

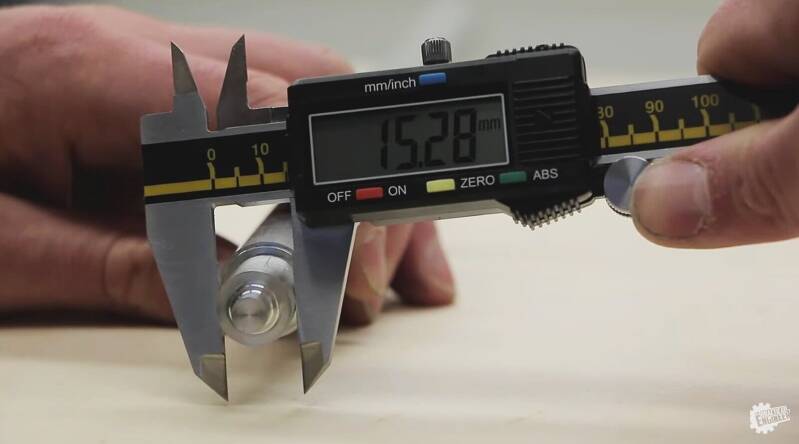

stap 7: controle van de asdiameter

Benodigdheden:

1. Schuifmaat
2. Micrometer

Uitvoering:

1. Nazicht van de maat en asrondheid met schuifmaat
2. Nazicht van de maat met buitenmicrometer
3. Controleer of  as binnen het tolerantieveld ligt
4. Noteer de opgemeten maat in het technisch dossier

Stap 8: glijmiddel (olie) aanbrengen op de as

Benodigdheden:

1. Vod
2. Oliekan
3. Olie (montage)

Uitvoering:

1. Breng een weing olie aan op een propere vod en smeer de as in, zodat een dunne film achter blijft.
2. Ruim eventuele oliespills onmiddelijk op zodat je omgeving proper en brand en olievrij blijft.

Stap 9: lagerspeling opmeten voor montage

Benodigdheden:

1. Tastlemmers

Uitvoering:

1. fixeer het lager "losjes" op de as, zonder verder op te drijven
2. Positioneer  de binnen- en buitenring centrisch tov elkaar
3. Schuif de tastlemmers onderaan het lager, tussen de rolelementen en de buitenring
4. De grootst vrij toegangelijke maat is de lagerspeling
5. Noteer de speling in het technisch dossier

Stap 10: lager gelijkmatig over de as schuiven

Benodidgheden:

1. Lager
2. Rubber hamer

Uitvoering:

1. Plaats het lager met de lageraanduiding in uw richting (zichtbaarheid) op de as
2. Geef met de rubber hammer enkele zachte slagen, zodat het lager gexifeerd blijft
3. Controleer regelmatig de positie van het lager op scheefstand, dot doe je door regelmatig de afstand te meten met de schuifmaat van het kopvlak tot het lager
4. Wanneer deze afstand op 3 plaatsen gelijk is doe je verder, bij verschil geef je zachte tik met de rubberhamer tot wanneer de afstand op alle plaatsen gelijk is en de scheefstand is weggewerkt.

Stap 11: Controleer de positie van het lager op de tekening, met de werkelijke afstand

Benodidgheden:

1. Rubber hamer
2. Slagbus
3. Schuifmaat

Uitvoering:

1. Plaats de slagbus op de binnenring van het lager
2. Geef met de rubberhamer geontroleerde slagen, zodat het lager over de as schuift
3. Controleer met de schuifmaat op scheefstand
4. Indien schuin, bijwerken met de rubberhamer
5. Indien concentrisch met  de as, doe je verder tot op positie

Stap 12: opmeten speling na montage

Benodigdheden:

1. Tastlemmers

Uitvoering:

1. plaats de tastlemers onderaan, tussen de rolelementen en de buitenring
2. Meet de maximale speling
3. Noteer dit in het technisch dossier: speling na montage

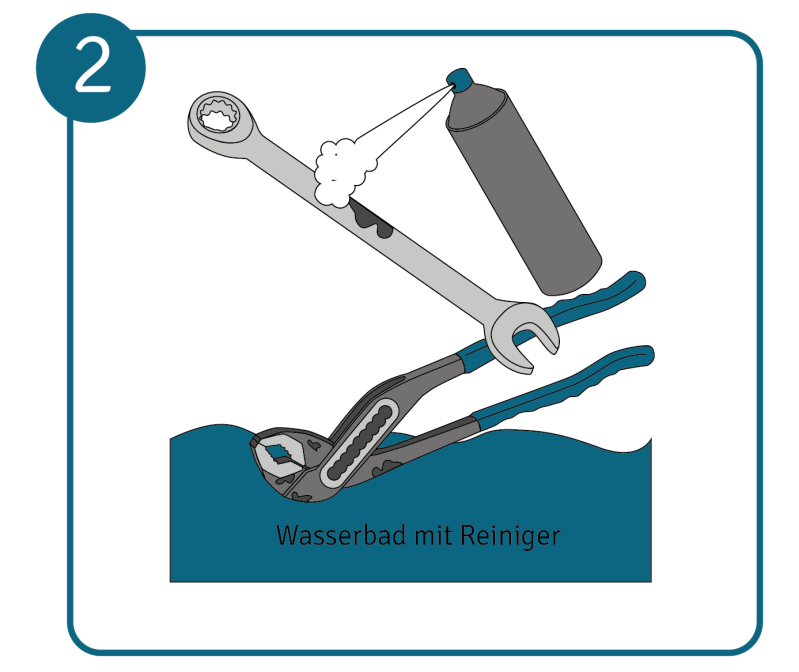

Stap 13: gebruikte gereedschappen reinigen en in gereedschapsmagazijn plaatsen

Benodigdheden:

1. Ontvetter
2. Vodden
3. Zuurbestendige handschoenen
4. Volgelaatsscherm
5. Vuilzak

Uitvoering:

1. Reinig alle gebruikte gereedschappen met (ecologische)ontvetter en vodden, vergeet de PBM's niet
2. Controleer op beschadigingen en/of defekten
3. Vervang beschadigde gereedschappen wanneer nodig
4. Leg alles terug op de oorspronkelijke voorziene plaats

Stap 14: gebruikte vodden en afval opruimen en deponeren in de vuilzak

Benodigdheden:

1. Recyclageplaats

Uitvoering:

1. Sorteer alle afval volgens de regels van de kunst!
2. Controleer op achter gebleven materialen en/of gereedschappen

Stap 15: werkplek controleren op orde en netheid, einde demontage

Benodidgheden:

1. Goede attitudes
2. LMRA

Uitvoering:

1. Controleren op orde en netheid
2. Controleren op gevaarlijke situaties
3. Einde werken
4. Bezorg de LMRA aan de leerkracht

Well done!
