Project centrifugaalpomp
Leerplandoelen:
Inleiding:

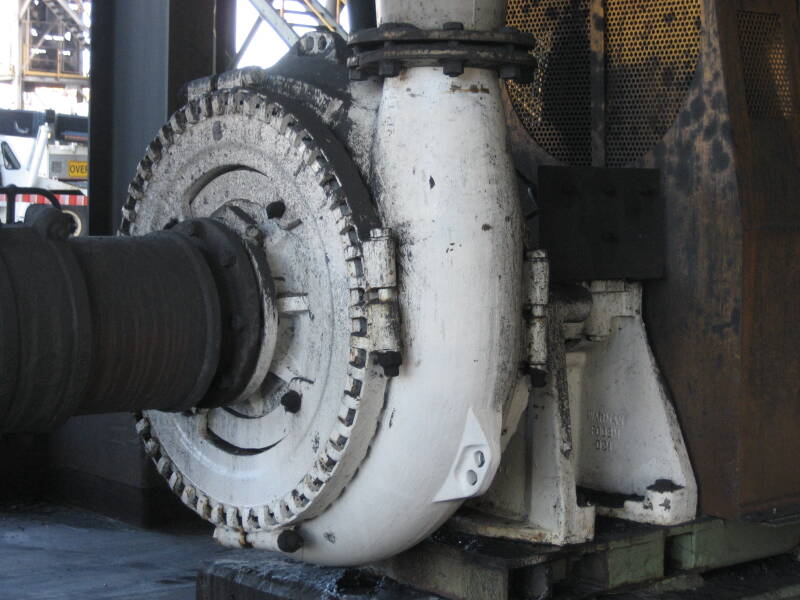

De centrifugaalpomp is een van de meest gebruikte pompen, vooral voor het transport van vloeistoffen, zonder druk toe te voegen. De pomp wordt gebruikt in de
procesindustrie, maar ook in de winning en zuivering van drinkwater en de verwerking van afvalwater en wordt ook vaak toegepast op baggerschepen.
De constructie is over het algemeen eenvoudiger dan die van verdringerpompen, wat meestal resulteert in een lagere aanschafprijs. Die lage aanschafprijs loopt echter snel
op indien de pomp moet worden ingezet voor verpompen van abrasieve of corrosieve vloeistoffen. Ook kan de pomp moeilijk als zelfstandige doseerpomp worden ingezet.
Voor een bepaalde pomp is er namelijk geen vast debiet, dit is afhankelijk van het werkingspunt van de pomp. Hier heeft een verdringerpomp al snel meer voordelen.
Opdracht: link het juiste onderdeel aan het nummer op de tekening
- Pomphuis
- Pompkamer
- Waaier
- Pakkingbusdeksel
- Asafdichting
- Lagerstoel
- Pompas
Opdracht : informatie verzamelen.
Om meer inzicht te krijgen over welk type pomp het gaat, dienen we op zoek te gaan naar informatie. Bekijk de pomp en noteer waar je welk informatie kan vinden. Om meer uitgebreide technische informatie te vinden zullen we iets dieper moeten graven.
Waar denk je die informatie te kunnen vinden?
| Locatie? | Welke informatie? |
|---|---|
Werking
Centrifugaalpompen verpompen de vloeistof door middel van centrifugaalkrachten. De eenvoudigste centrifugaalpomp bestaat uit een waaier die in een pomphuis kan
ronddraaien. Op het pomphuis zijn de zuigleiding en de persleiding aangesloten. Een standaard centrifugaalpomp is niet in staat lucht te verpompen en is daarom niet-
zelfaanzuigend.
Op de waaier staan de schoepen. De schoepen zijn meestal naar achter gebogen. Als de waaier gaat draaien krijgt de vloeistof, die in de waaier zit, een tangentiële snelheid
(= snelheid in de richting van de cirkelomtrek). De middelpuntvliedende kracht of ook wel de centrifugale kracht die hierbij optreedt, zorgt ervoor dat de vloeistof naar de
buitenomtrek van de waaier gedrukt wordt. Hierbij wordt de mechanische energie (de rotatie van de waaier) omgezet in potentiële en kinetische energie.
De pompfabrikanten leggen zich er al jaren op toe de vorm van de schoepen voortdurend te verbeteren, om een zo gunstig mogelijke opbrengst met goed rendement te
verkrijgen. De opvoerdruk die zo bekomen kan worden, is ook afhankelijk van deze vorm.
scan deze QR-code om het filmpje te bekijken.
Nadelen bij centrifugaalpompen
Een belangrijk nadeel bij de centrifugaalpomp (en andere turbopompen) is cavitatie. Door hoge snelheden kan op sommige locaties in de pomp de druk in de vloeistof
lager worden dan de dampdruk. Als de druk lager is dan de dampdruk, verdampt de vloeistof daar plaatselijk en ontstaan er dampbellen.
Dit heeft twee grote nadelen:
cavitatie-erosie en dampbelobstructie.
Cavitatie-erosie ontstaat wanneer de dampbellen terug in zones van hogere druk komen en imploderen.
Deze implosies veroorzaken schokgolven die de materiële delen van de pomp kunnen beschadigen.
Oplossingen hiervoor zijn van een zodanig profiel gebruikmaken dat de bellen weggeleid worden van de materiële delen of er uiteraard voor zorgen dat de druk niet te laag wordt.
Dampbelobstructie is de hindering die de dampbellen vormen voor de stroming, zo kan het ideale stromingspatroon verstoord worden met efficiëntie- en debietsdalingen tot gevolg.
