Inhoud:

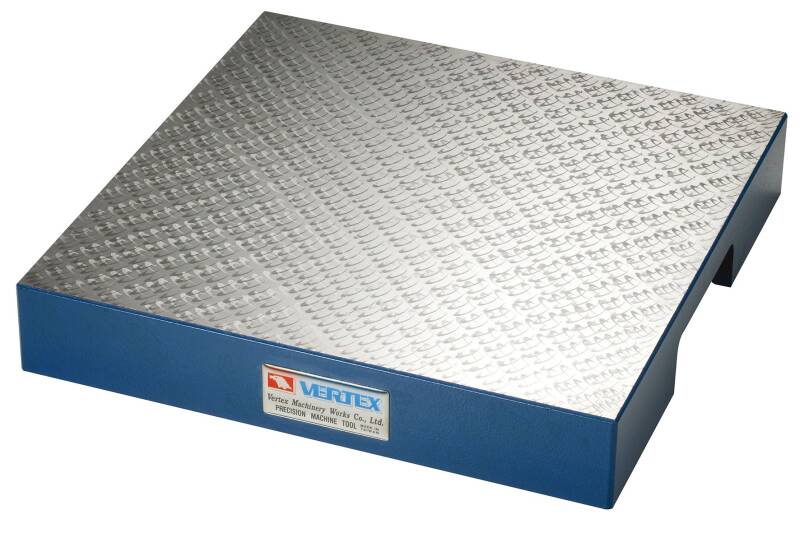

De vlaktafel

Doel:

Een vlaktafel is een tafel waarbij het oppervlak voldoet een een bepaalde vlakheidseis. Wanneer een vlaktafel goed is neergezet is deze waterpas zodat de hoeken met een waterpas goed gemeten kunnen worden.

De tafel is een gevlakt, spanningsvrij oppervlak dat als basis wordt gebruikt voor metingen.

Hoogtemaat

Doel:

Een hoogtemeter of hoogtemaat is een aftekengereedschap dat toegepast wordt in de metaalbewerking. Het dient om kraslijnen op een werkstuk aan te brengen. Langs deze lijnen vinden later bepaalde bewerkingen plaats, zodat het werkstuk de gewenste vormen en afmetingen krijgt.

In principe is de hoogtemeter een combinatie van een krasblok en een standmaat. De hoogtemeter is uitgerust met een nonius, waardoor meestal tot op 0,1 mm nauwkeurig kan worden afgetekend. Deze nonius is vergelijkbaar met die van een schuifmaat. Op de kolom van de hoogtemeter bevindt zich een schuifstuk met twee stelschroeven, een voor de grove instelling en een voor fijnafstelling. Het schuifstuk kan in plaats van een nonius ook voorzien zijn van een digitaal afleesvenster.

Om zeer precies te kunnen aftekenen plaatst men het werkstuk en aftekengereedschap op een vlakplaat. Een vlakplaat is een zware gietijzeren, gietstalen of granieten plaat. Het bovenvlak is zeer glad en zuiver vlak bewerkt.

Rolmeter

Doel:

Een rolmaat, rolmeter of rolcentimeter is een meetgereedschap dat geschikt is voor het meten van zowel buitenwerkse als binnenwerkse maten. Veel gebruikt zijn rolmaten met een lengte van 1, 2 en 3 meter, maar ze zijn ook verkrijgbaar met een lengte van 5, 8 en 10 meter.

Voor het meten van lengtes groter dan tien meter wordt dikwijls een meetband of meetlint gebruikt. Dat is een opgerolde platte band op een haspel en met behulp van een handslinger opgerold wordt.

De schuifmaat

Doel:

De micrometer
