Op een bepaald ogenblik bereikt het lager het einde van zijn gebruiksduur en moet het vervangen worden.

Alhoewel het lager niet opnieuw mag worden gebruikt, is het zeer belangrijk dat het lager correct wordt gedemonteerd zodat de gebruiksduur van het vervangende lager

niet in gevaar wordt gebracht.

In de eerste plaats helpen geschikte demontagemethoden en -apparatuur beschadiging van de andere machineonderdelen te voorkomen zoals de as en huis,

die vaak opnieuw worden gebruikt.

Anderzijds kunnen verkeerde demontagetechnieken gevaarlijk zijn voor de gebruiker en monteur!

Wanneer jullie vast lopen kunnen jullie hieronder gebruik maken van de noodknop om ondersteuning te krijgen!

Benodigdheden:

Persoonlijke beschermingsmiddelen

Let op!

Geen PBM's is geen toelating tot de werkplaats!

Voorzie je van de volgende PBM's om deze opdracht uit te voeren:

Gereedschappen en materialen

Let op!

Controleer vooraf of de gereedschappen zich in goede staat bevinden. Beschadigde of defekte gereedschappen bezorg je vooraf aan de leerkracht en vervang je door nieuwe!

Neem volgende gereedschappen en benodigdheden bij de hand:

Stappenplan demontage

Stap 1: Safetycheck - checklist invullen - Persoonlijke bescherming dragen en gebruiken

Benodigdheden:

1. LMRA-formulier
2. veiligheidsbril
3. veiligheidshandschoenen
4. werkkledij
5. veiligheidsschoenen

Uitvoering:

1. veiligheidskledij aandoen
2. veilgigheidschecklist invullen en omgeving controleren, dit geef je achteraf ingevuld aan de leerkracht terug.

Stap 2: lager bepalen

Benodigdheden:

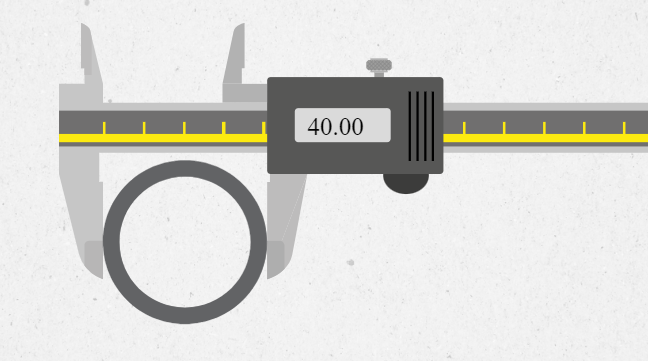

1. schuifmaat
2. micrometer

Uitvoering:

1. bepaal het lagertyoe door visuele controle; type lager en lagercodering (zie pagina lagercodering)
2. Noteer het lagernummer op je meetstaat ter verificatie achteraf en het technisch dossier.

Stap 3: Nieuw lager klaarleggen

Benodigdheden:

1. Lager (zelfde type of gelijkaardig)

Uitvoering:

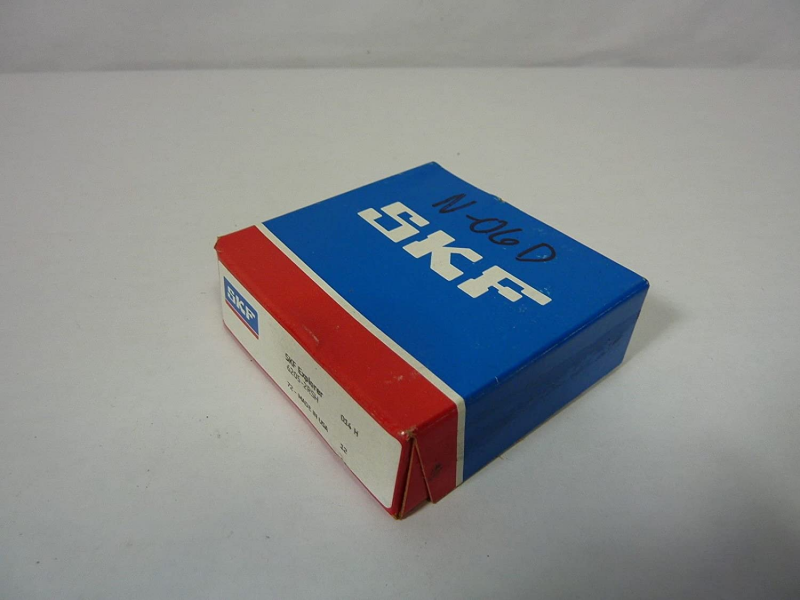

1. Haal het nieuwe lager uit het magazijn, controleer het type en codering.
2. Schrijf het lager uit op het magazijnregister (automatische bestelling)
3. Haal het lager NIET uit de verpakking, hiervoor wacht je tot net voor de montage om verontreiniging tegen te gaan

Stap 4: gereedschappen en benodigdheden verzamelen

Benodigdheden:

1. Gereedschapskoffer (zie materialenlijst bovenaan)
2. Reinigingsmateriaal (zie lijst bovenaan)

Uitvoering:

Stap 5: opstelling reinigen en vetvrij maken

Benodigdheden:

1. Vodden
2. Ontvetter
3. Gelaatsscherm

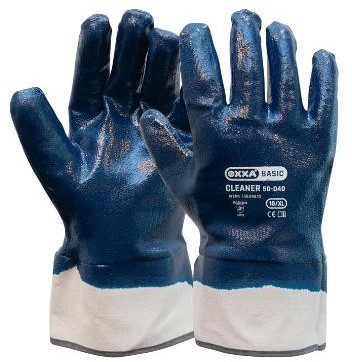

4. Zuurbestendige handschoenen

Uitvoering:

1. Gelaatsscherm en zuurvrije handschoenen dragen
2. Opstelling reinigen met vodden en overtollig vet verwijderen
3. Opstelling reinigen met industriële ontvetter
4. Gebruikte vodden onmiddelijk deponeren in de voorzien vuilzak/vuilbak (brandgevaar)

Stap 6: oneffenheden, corrosie en beschadigingen op de as verwijderen

Benodigdheden:

1. Zoetvijl
2. Schuurpapier

Uitvoering:

1. Vijl de beschadigingen weg in een bolle beweging, vijl nooit in een recht lijn op een as, dit veroorzaakt platte vlakken.
2. Schuur lichtjes de as op, zodanig dat deze glad en corrosie-vrij is (korrelgrootte P180).

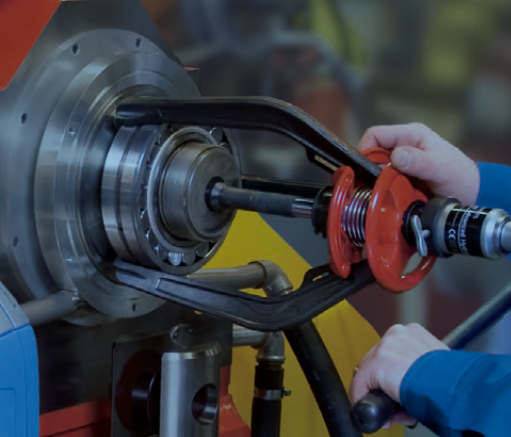

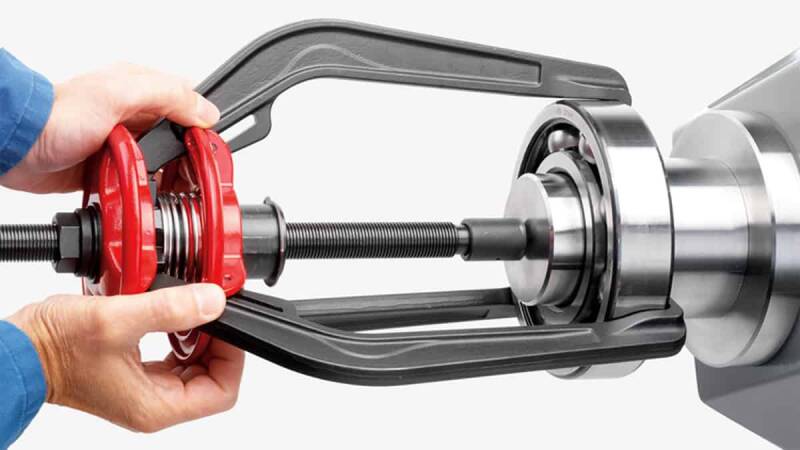

stap 7: monteer de lagertrekker

Benodigdheden:

1. Lagertrekker (buitenuitvoering)
2. Ringsleutel SLW 22

Uitvoering:

1. Monteer met de hand de lagertrekker over het te demontere ager
2. Schroef de draadstang met de hand vast zodat deze in dezelfde positie blijft.
3. Span de draadstang aan met de ringsleutel, lichte voorspanning.

Stap 8: glijmiddel (olie) aanbrengen op de as

Benodigdheden:

1. Vod
2. Oliekan
3. Olie (montage-)

Uitvoering:

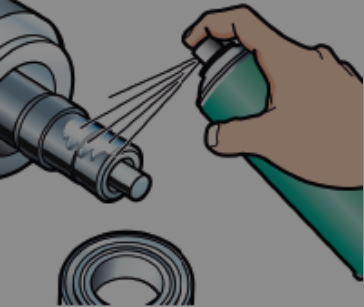

1. Breng een weing olie aan op een propere vod en smeer de as in, zodat een dunne film achter blijft.
2. Ruim eventuele oliespills onmiddelijk op zodat je omgeving proper en brand en olievrij blijft.

Stap 9: lager gelijkmatig over de as schuiven

Benodigdheden:

1. Lagertrekker
2. Ringsleutel SLW 22
3. Schuifmaat
4. Rubberhamer

Uitvoering:

1. Op een gelijkmatig tempo de spanning in de lagertrekker opbouwen
2. Controleer regelmatig de positie van het lager op scheefstand, dot doe je door regelmatig de afstand te meten met de schuifmaat van het kopvlak tot het lager
3. Wanneer deze afstand op 3 plaatsen gelijk is doe je verder, bij verschil geef je zachte tik met de rubberhamer tot wanneer de afstand op alle plaatsen gelijk is en de scheefstand is weggewerkt.

Stap 10: lagerzitting reinigen

Benodigdheden:

1. Vodden
2. Ontvetter
3. Schuurpapier
4. Vlakke zoetvijl
5. Montage-olie

Uitvoering:

1. Verwijdig overtollige vet, olie en onreingheden met een vod
2. Controleer de zitting op beschadigingen
3. Verwijder eventuele beschadigingen met de zoetvijl en werk af met schuurpapier tot wanneer een glad oppervlak ontstaat
4. Smeer de gereinigde as in met olie om corrosie tegen te gaan (niet altijd wordt er dezelfde dag verder gewerkt aan een bepaalde opstelling)

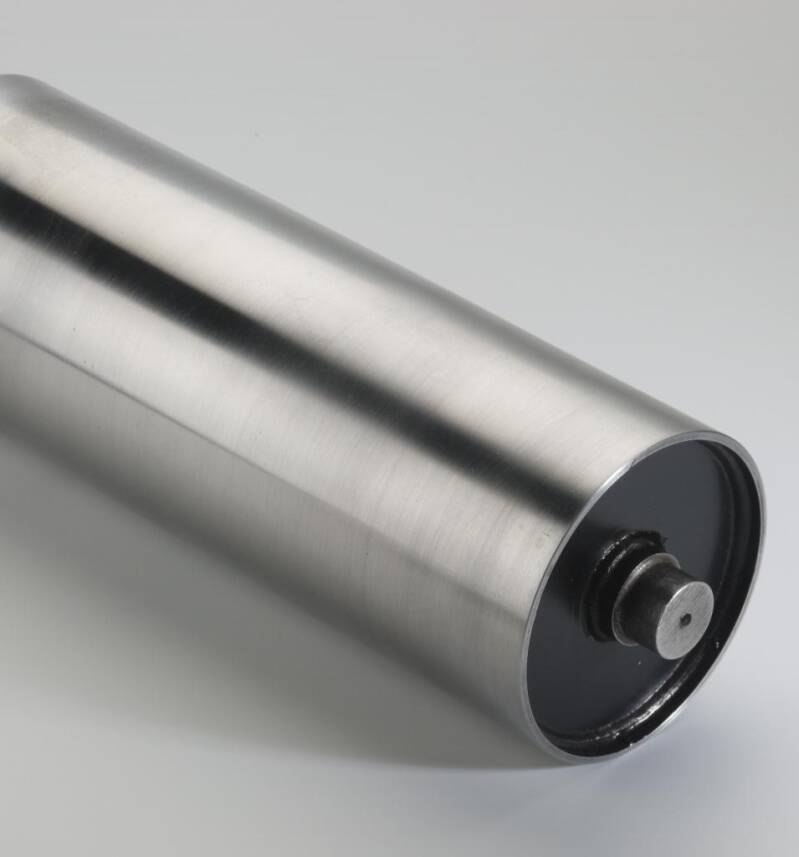

Stap 11: asoppervlak controleren op beschadigingen.

Benodigdheden:

1. Vodden
2. Vlakke zoetvijl
3. Schuurpapier (metaal)

Uitvoering:

1. Voer een visuele controle uit op beschadigingen
2. Tast met je handen het asoppervlak af op beschadigingen, dikwijls zijn ze niet zichtbaar maar wel voelbaar
3. Vlak zetten waar nodig

Stap 12: afmetingen as bepalen (toleranties)

Benodidgheden:

1. Schuifmaat
2. Buitenmicrometer

Uitvoering:

1. Controleer de nominale maat op minsten 3 plaatsen, herhaal dit over de gehele lengte van de as
2. Controleer deze maat nu opnieuw met de micrometer en noteer de maten op uw meetstaat.
3. Controleer opnieuw bij twijfel of afwijkende maat (meetfout)

Stap 13: opgemeten afmetingen vergelijken met meetstaat en afwijkingen noteren (montage nieuw lager).

Benodidgheden:

1. Meetstaat

Uitvoering:

1. Alle maten duidelijk inschrijven op de meetstaat

Stap 14: oud lager in de metaalcontainer deponeren

Benodidgheden:

1. Schrootbenne of container voor metaalafval.
2. Veiligheidshandschoenen

Uitvoering:

1. Deponneer het lager in de container, gebruik altijd handschoenen in deze omgeving

Stap 15: gebruikte gereedschappen reinigen en in gereedschapsmagazijn plaatsen

Benodidgheden:

1. (organische) Ontvetter
2. Vodden
3. Zuurbestendige handschoenen
4. Volgelaatsscherm
5. Vuilzak

Uitvoering:

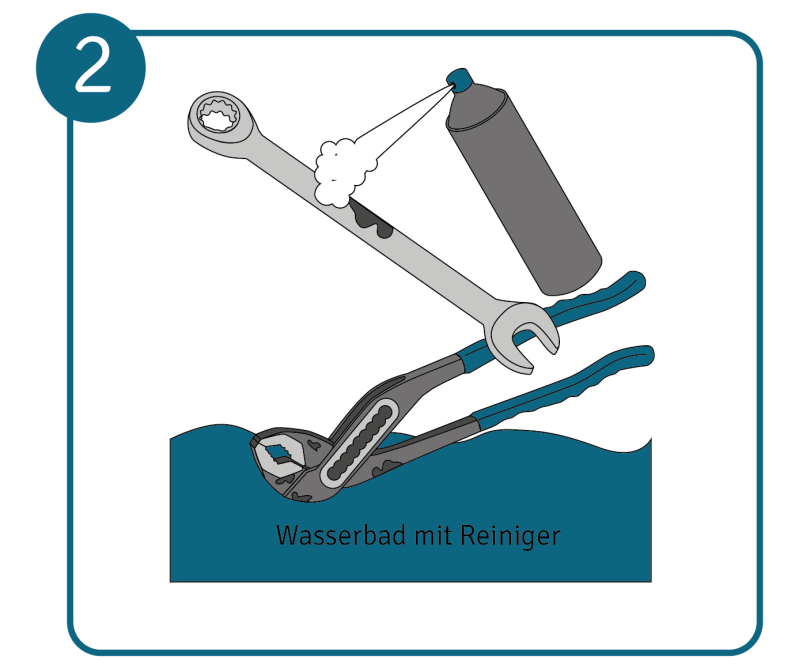

1. Reinig alle gebruikte gereedschappen met (ecologische)ontvetter en vodden, vergeet de PBM's niet
2. Controleer op beschadigingen en/of defekten
3. Vervang beschadigde gereedschappen wanneer nodig
4. Leg alles terug op de oorspronkelijke voorziene plaats

Stap 16: gebruikte vodden en afval opruimen en deponeren in de vuilbak (recycleren en sorteren)

Benodidgheden:

1. Recyclageplaats

Uitvoering:

1. Sorteer alle afval volgens de regels van de kunst!
2. Controleer op achter gebleven materialen en/of gereedschappen

Stap 17: werkplek controleren op orde en netheid, einde demontage

Benodidgheden:

1. Goeie attitudes

Uitvoering:

1. Controleren op orde en netheid
2. Controleren op gevaarlijke situaties
3. Einde werken

Good job!
