Lageraanduiding

Code lezen:

Eerste aanduiding: lagertype

Tweede en derde is de maatserie (ISO-norm)

• Tweede cijfer: breedte- of hoogteverhouding
• Derde cijfer: buitenmaat

Vierde en vijfde: de binnenmaat van de boring

Voor de binnenmaatcode is het handig om te weten:

00 = 10 mm
01 = 12 mm
02 = 15 mm
03 = 17 mm

Vanaf  code 04 kan je dit getal vermenigvuldigen met 5,  dan weet je de maat in mm.

Voorbeeld:  code 04 is dus 20 mm.

Uit een lager code kan je dus veel informatie halen wat betreft type lager en de exacte binnenmaat. De andere maten zoals dikte en buitenmaat, vallen niet uit de code te herleiden. Dit moet je dus echt van de lager verpakking aflezen of uit een tabel halen zoals hieronder. Klik op de button om naar de tabel te gaan.

Lagertype:

0. Tweerijige hoekcontact kogellagers
1. Tweerijige zelfinstellende kogellagers
2. Tweerijige tonlagers en tontaatslagers
3. Kegellagers
4. Tweerijige groefkogellagers
5. Kogeltaatslagers
6. Eenrijige groefkogellagers
7. Hoekcontact kogellagers
8. Cilindertaatslagers
C. Carblagers
N. Cilinderlagers
Q J. Vierpuntslagers.

Maatvoering

Hieronder zie je welke maatvoering welke maat aangeeft.
d = de diameter binnenin
D = de buitenmaat
B = is de dikte van de lager.

Lagerspeling (klasse)

Ook kan het gaan over de lagerspeling.

bijvoorbeeld C3: deze heeft een speling groter dan normaal en is hierdoor voor hogere toerentallen geschikt.

C2 - Kleinere radiale speling dan normaal.
C3 - Grotere radiale speling dan normaal.
C4 - Grotere radiale speling dan C3.

Opdracht:

Ga op zoek naar een lager (dit mag je zelf uitkeizen) en probeer te achterhalen welke de eigenschappen zijn van dit lager:

Fabrikant:

Lagertype:

Afmetingen:

Tolerantieklasse:

Afdichting:

Toepassingen:

Eigenschappen (krachten):

Tips Leerkracht:

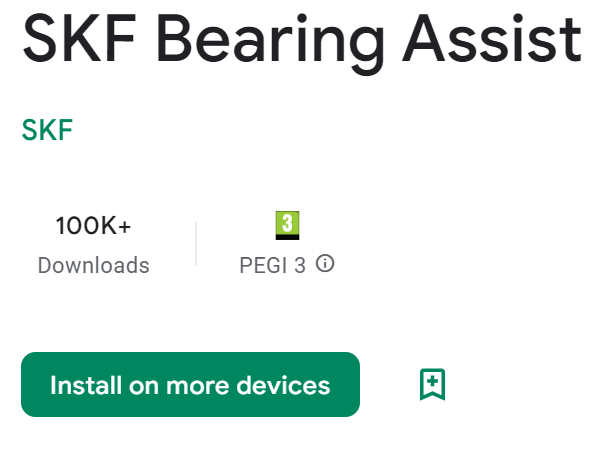

Laat de leerlingen kennis maken met de mobiele App van SKF om deze opdracht uit te voeren.
