Voor- en nadelen van wentellagers

Voordelen van wentellagers

zeer geringe wrijving en warmteontwikkeling

weinig slijtage en dus een grote betrouwbaarheid.

laag energieverbruik.

geen inlooptijd nodig.

lange smeerintervallen door gering smeermiddelverbruik.

Nadelen van wentellagers

gevoelig voor stoten en overbelasting.

zeer gevoelig voor verontreiniging, stof en corrosie

gevoelig voor uitlijning- en montagefouten; hierdoor hebben ze vaak een beperkte levens duur.

kunnen kans geven op schade bij langdurige stilstand.

Terminologie

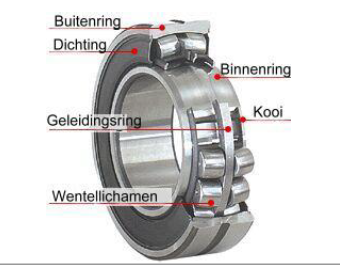

Tonlager

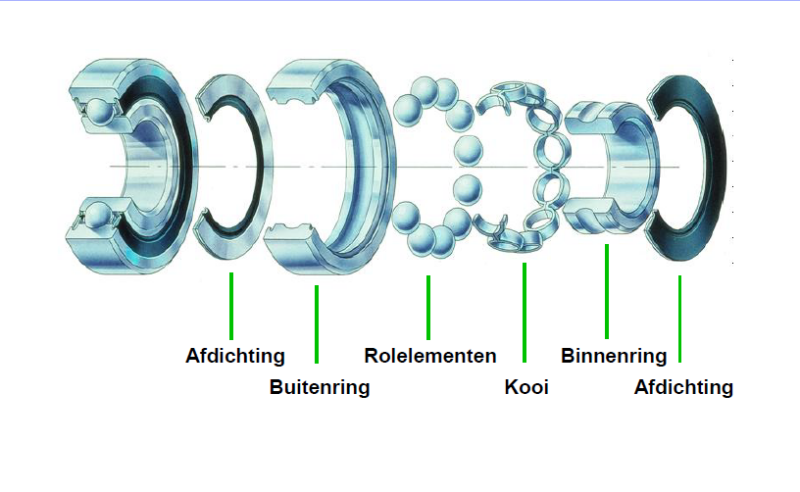

Kogellager

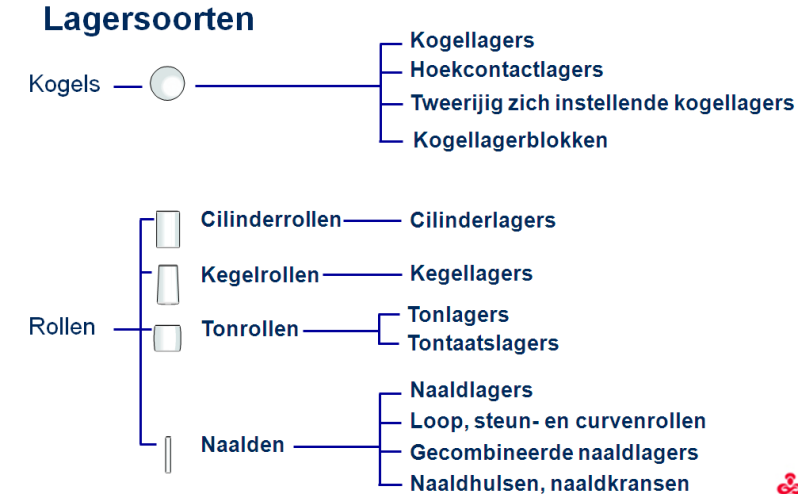

Soorten lagers

Lageropstellingen

Afhandkelijk van het doel, de funtie, soort lager en de krachten die op onze installatie inwerken zullen we kiezen voor een welbepaalde opstelling

Hieronder  kan je de meest voorkomende opstellingen vinden.

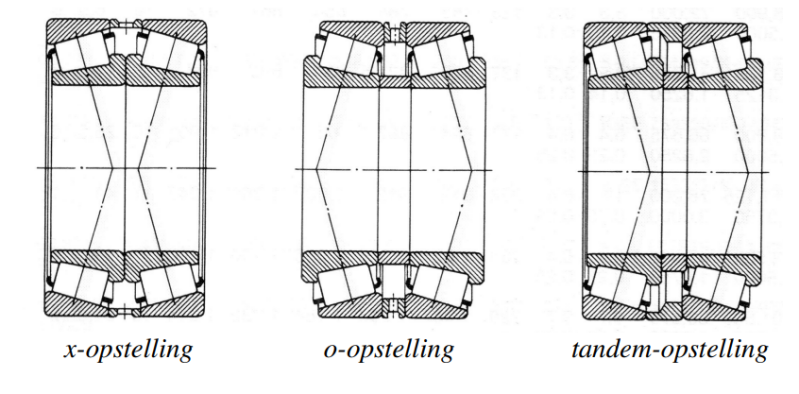

Mogelijke opstellingen zijn:

X -opstelling

O - opstelling

T - opstelling

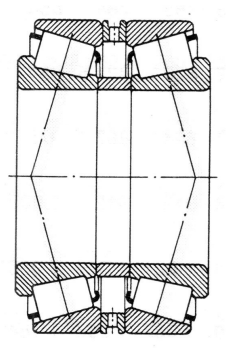

X - opstelling

Twee lagers met een tussenring tussen de buitenringen. De contactlijnen van dit lager convergeren naar de hartlijnvan het lager. Axiale belastingen kunnen worden opgenomen in twee richtingen. Dit kan echter maar door één lager tegelijkertijd.

O - opstelling

Hierbij zijn er twee tussenringen nodig. Eén bij de binnenring en één bij de buitenring. Bij deze opstelling divergeren de contactlijnen naar buiten toe. Hierdoor is het lager
relatief stijf en kan dus ook momenten opnemen. Ook in deze opstelling kunnen we axiale belastingen opnemen in twee richtingen.

Tandem-opstelling

De tandem opstelling wordt maar zelden toegepast. De krachten worden gelijkmatig verdeeld over beide lagers. Axiale belastingen kunnen slechts in één zin worden
opgenomen. Hierdoor moet men meestal derde lager monteren om ook in de andere zin axiale krachten te kunnen opvangen.

Lagerhuizen

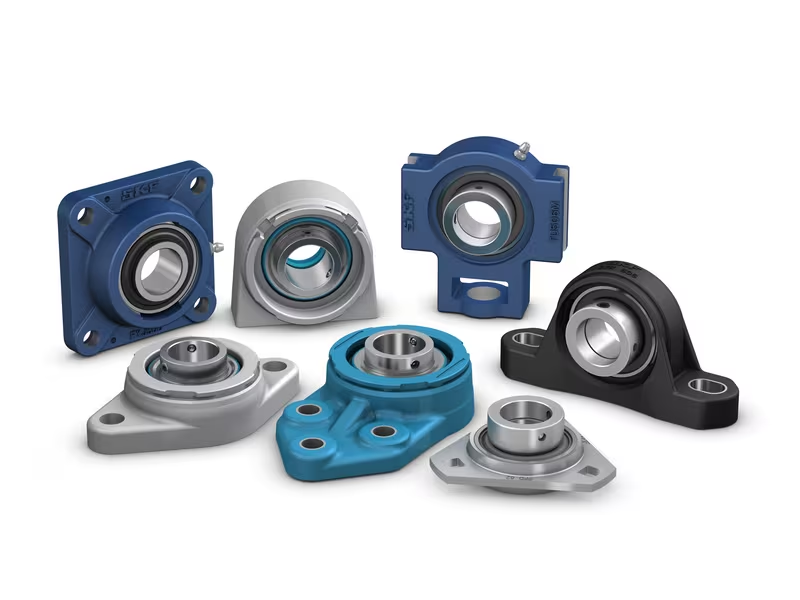

Kogellagerunits

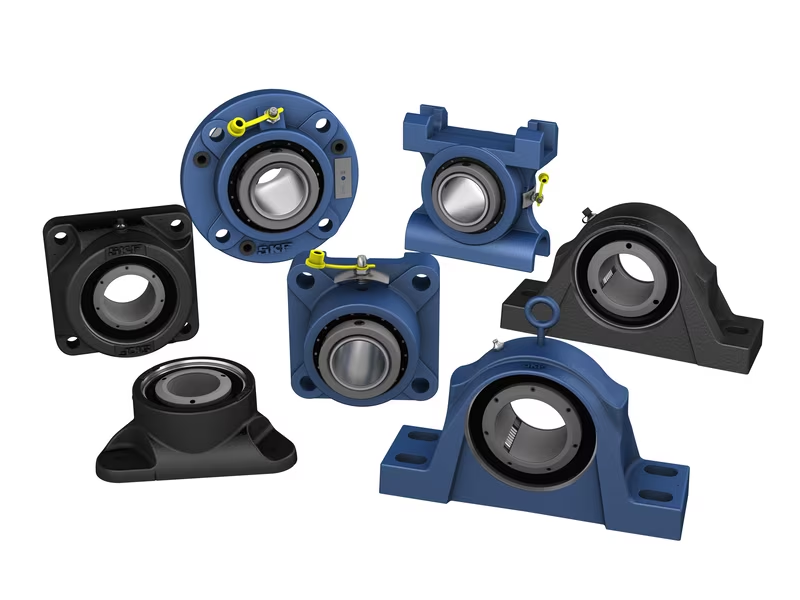

Rollagerunits

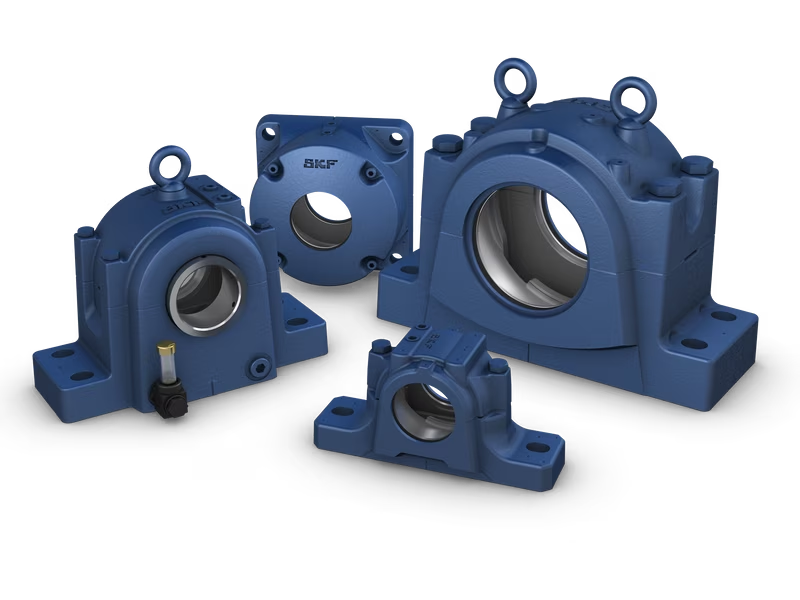

Lagerhuizen

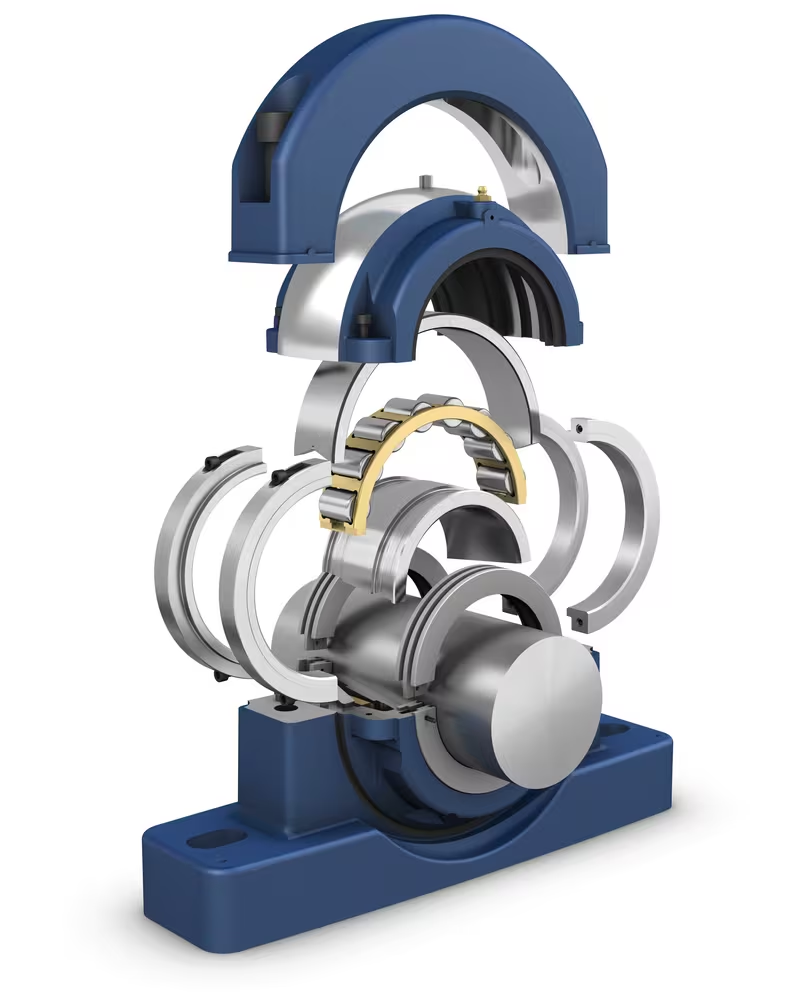

Gedeelde units

Afdichtingen

Om de levensduur van ons lager te verlengen, dienen we deze te beschermen tegen externe factoren zoals stof, vuil, waterindring, warmte enz.

Hiervoor zullen we ons lager voor zien van afdichtingen. Door dit toe te passen kunnen we de levensduur van ons lager aanzienlijk verlengen.

Globaal gezien zijn er drie varianten:

- beschermplaatjes

- wrijvingsarme afdichtingen

- slepende afdichtingen

Hieronder zien we enkele mogelijkheden met hun eigen specifieke aanduidingen.

Let op! Elke fabrikant gebruikt hiervoor een niet-conforme aanduiding.

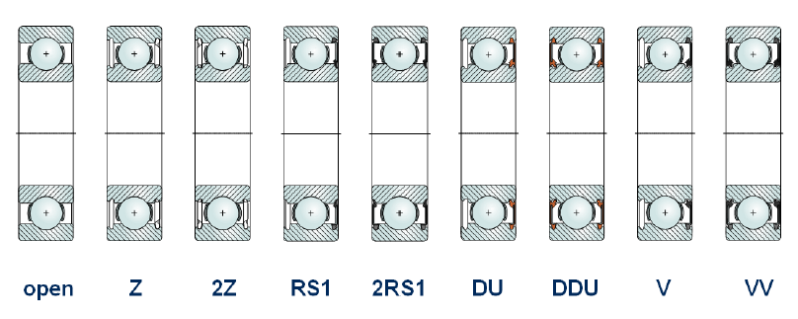

Hieronder vinden we de aanduiding  gebruikt door SKF

Betekenis aanduiding

open =

Z =

2Z =

RS1 =

2RS1 =

DU =

DDU =

V =

VV =

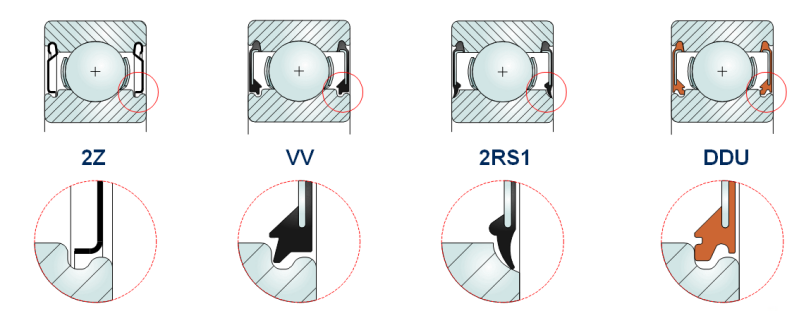

Afdichtingen details

Toepassingen afdichtingen

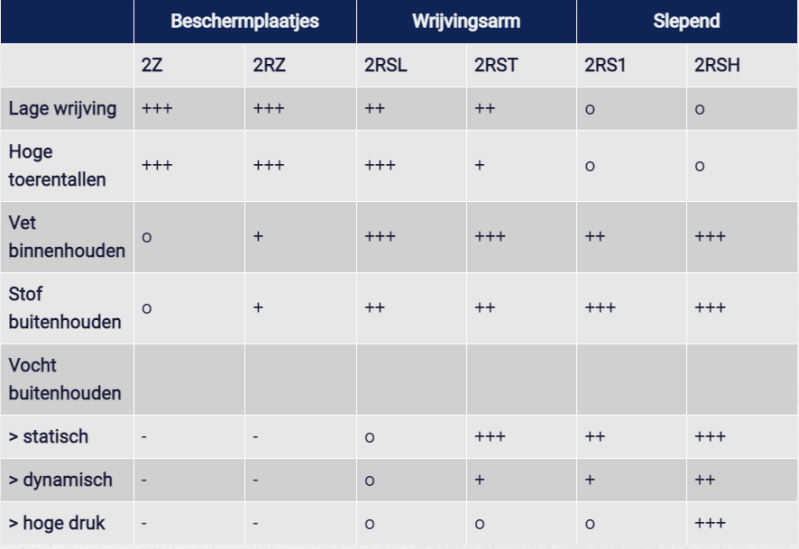

In onderstaande tabel vind je de meest gebruikte toepassingen terug, gekoppeld aan de gewenste opstelling of situatie. De geschiktheid wordt aangeduid door het gebruik van o tot +++

waarin:

o = niet geschikt

+ = minder geschikt

++ = geschikt

+++ = uitermate geschikt

Tips leerkrachten:

1. voorzie didactisch materiaal, de verschillende soorten lagers
2. voorzie didactisch materiaal, de verschillende soorten dichtingen
